真空發生器用于產生真空的動力來自于壓縮空氣，而壓縮空氣又是由空氣壓縮機制造出來的。
一般來說，空氣壓縮機制造出的高壓空氣必須經過冷凍式空氣干燥器（除水），空氣過濾器（除雜質），油霧過濾器（除油霧）的幾段處理，成為清潔的干燥高壓空氣后，再經減壓閥降壓至合適的壓力后，方可供給氣動設備或器材使用，如我們真空系統中的真空發生器。
經過處理的壓縮空氣從真空發生器的壓縮空氣進氣口（一般真空發生器殼體上均標識為compressed air字樣的接口）進入，由于文氏管原理作用從排氣口（一般殼體上標識為exaust字樣的接口）排出后，即可在真空發生器的真空吸入接口（一般殼體上標識為vacuum字樣的接口）產生抽真空效應。

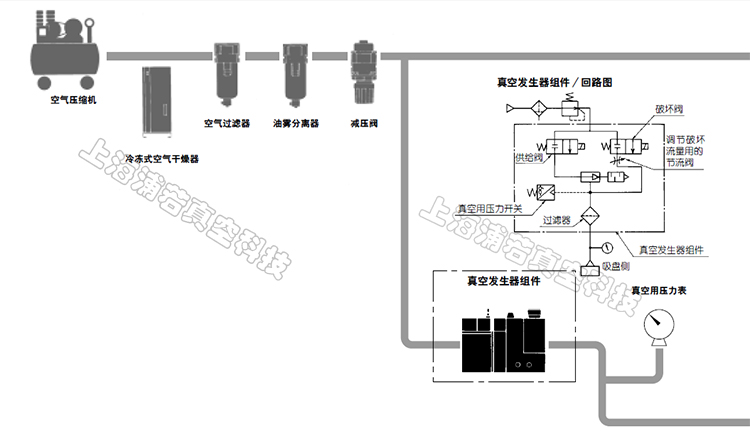

在真空發生器組件回路圖中，壓縮空氣一路通過圖左側供給閥的通斷控制接入到真空發生器的壓縮空氣進氣口（管路壓力至此處均為正壓）用以產生真空，壓縮空氣另一路通過圖右側破壞閥的通斷控制及節流閥的調節破壞流量控制進入到真空發生器的真空吸入接口與真空吸盤之間（管路壓力自真空發生器的真空吸入接口以下均為負壓）用以破壞真空。通過此將高壓空氣引入而破壞真空的方式能夠使得在真空破壞時，吸盤與工件分離得更徹底無粘連感。
吸盤側的過濾器可將吸入到真空發生器內的雜質消除。
吸盤側壓力表的使用可以讓人直觀地讀取吸盤內的瞬時真空壓力。
真空用壓力開關的使用，在當檢測到吸盤內的瞬時壓力值達到設定要求時動作。如當吸盤內的真空壓力到達設定值時，代表吸盤已滿足牢固吸住工件并在搬運工件運動過程中不會發生脫落的工作要求，此時壓力開關輸出電信號通知運動系統動作。
Pro tips:
如果還是覺得不夠清晰的話，可以再去看下我們技術支持板塊中真空發生器式壓縮空氣反吹真空回路工作原理圖的文章哦。
|
