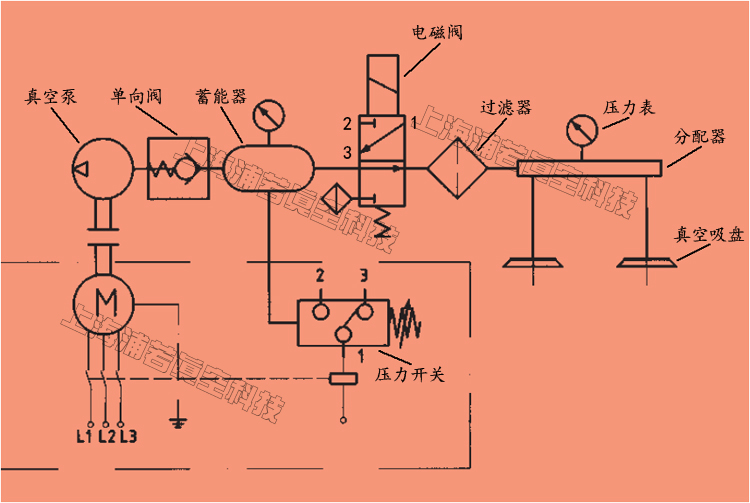

真空泵：真空發生裝置，是真空系統的核心單元，將真空管路接入到真空泵的吸氣接口，即可對真空系統進行抽真空。
單向閥：當真空泵發生動力故障時，單向閥能夠自動關閉，以防止外界空氣通過真空泵的排氣口和進氣口倒吸回真空系統。
蓄能器：真空泵在工作時，蓄能器內的真空壓力也會被建立起來，而當真空泵發生動力故障時，單向閥鎖閉了真空系統，此時蓄能器就能夠起到充當真空泵的作用，將其儲存的真空壓力釋放到真空系統中，這樣吸盤內的真空保壓時間就延長了，即便是在真空泵出現動力故障的意外情況下，吸盤仍可保持較高吸力，牢牢吸住物體而不掉落，以提高真空系統的安全性。同時，由于真空吸取/釋放切換時，釋放的僅為吸盤至吸取/釋放控制閥之間管路的真空壓力，而蓄能器內的真空壓力不會被釋放，當進行再次吸取操作時，吸取/釋放控制閥重新連通蓄能器與吸盤之間的管路，蓄能器內的真空壓力可以迅速釋放至吸盤內，大大縮短真空吸取的響應時間。
壓力開關：用以檢測蓄能器內的真空壓力，當瞬時真空壓力值低于壓力開關設定值時，壓力開關即開始動作，輸出電信號。（電信號一般設計為發送給報警單元，用以警示。）
電磁閥：兩位三通形式，當1和2通口相連時，即為真空泵和吸盤相通，真空泵對吸盤抽氣，真空建立，吸盤吸取工件；當1和3通口相連時，即為大氣和吸盤相通，此時大氣倒吸進入吸盤，真空被破壞，吸盤釋放工件。
過濾器：將吸盤吸入的空氣進行過濾，以防止真空泵將灰塵和雜質吸入內部而造成損壞。
壓力表：接入到吸盤端，可以直觀顯示出吸盤內的當前真空壓力讀數。
分配器：用來將真空泵產生的真空分配給多個吸盤。
真空吸盤：用來吸附工件，提供真空吸力。
Pro tips:
1、按照國際標準要求，使用蓄能器的真空系統，蓄能器的保壓時間規定為，“自最高真空工作壓力下降至壓力報警設定值的真空保壓時間不小于5分鐘?！?/span>
2、電磁閥一般用在自動吸放控制的真空系統中，如果你只需要手動完成吸放控制，那么將電磁閥替換為手動滑閥或是三通球閥就ok了。
